Проектирование интегральных схем: маршрут, методологии и инструменты

1. Введение

Интегральные схемы (ИС) представляют собой фундаментальный элемент современной электроники и применяются в широком спектре устройств — от потребительской техники до специализированных вычислительных, телекоммуникационных и космических систем. Проектирование ИС — это многоэтапный инженерный процесс, направленный на создание функционально корректных, надёжных и оптимизированных по производительности, энергопотреблению и площади кристалла решений. Именно качество проектирования обеспечивает технологический прогресс микро- и наноэлектроники и возможность реализации инновационных архитектур.

Процесс проектирования охватывает последовательность взаимосвязанных этапов: разработку архитектуры и функциональной спецификации, логическое и схемотехническое проектирование, физическую реализацию (layout), а также верификацию, моделирование и тестирование. Качество выполнения каждого этапа напрямую определяет эксплуатационные характеристики изделия и его соответствие установленным спецификациям.

В настоящей статье рассматриваются ключевые аспекты проектирования интегральных схем: современные методологии (top-down- и bottom-up-подходы, проектирование на уровнях абстракции), применение инструментальных средств автоматизированного проектирования (EDA), требования к профессиональной компетенции инженеров и направления развития отрасли, включая чиплетную интеграцию.

2. Что такое проектирование интегральных схем

Проектирование интегральных схем — это комплексный инженерный процесс разработки и реализации электронных схем на полупроводниковых кристаллах. В ходе этого процесса команда разработчиков применяет специализированные инструменты автоматизированного проектирования (EDA) и следует установленным технологическим и конструктивным нормам. Проектирование охватывает как цифровые, так и аналоговые компоненты, а также их интеграцию в единую архитектуру.

Ключевые аспекты проектирования интегральных схем:

– Процесс проектирования. Включает этапы от определения функциональных требований и архитектурного описания до создания готовой топологии (layout) и контроля соответствия технологическим спецификациям.

– Инструменты EDA. Автоматизируют задачи синтеза, верификации, топологического проектирования и анализа характеристик схем.

– Правила проектирования (design rules). Определяют допустимые геометрические параметры и расстояния между элементами, обеспечивая корректность компоновки и совместимость с выбранным техпроцессом.

– Физическая компоновка. Размещение и трассировка элементов и соединений на кристалле с учётом параметров производственного процесса и ограничений по площади.

– Логические ячейки и вентили. Формируют базовую структуру цифровых схем, из которых создаются функциональные блоки различного уровня сложности.

Сложность современных ИС (миллиарды транзисторов) делает невозможной работу «в лоб» на уровне отдельных элементов. Поэтому проектирование строится на иерархии уровней абстракции: от системных алгоритмических моделей через регистровый (RTL) и логический уровни к схемотехническому и физическому представлению (рис. 1). При нисходящем (top-down) подходе разработка движется от системной спецификации к деталям реализации; при восходящем (bottom-up) система собирается из заранее спроектированных и охарактеризованных блоков. На практике эти подходы комбинируются: архитектура определяется сверху вниз, а реализация опирается на готовые библиотеки ячеек и IP-блоки.

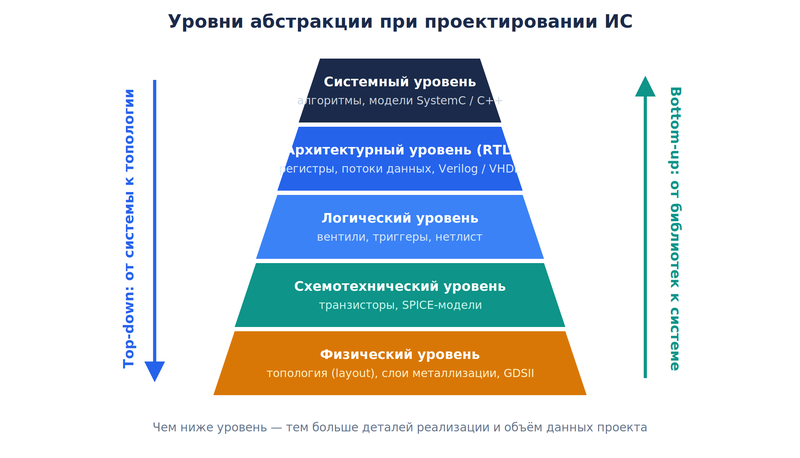

Рис. 1 — Уровни абстракции при проектировании ИС и подходы top-down / bottom-up

Важнейшей задачей проектирования ИС является оптимизация по энергетическим, временны́м и площадным показателям. Особое внимание уделяется снижению рассеиваемой мощности и повышению эффективности управления питанием. Для подтверждения работы синтезированной схемы в заданных частотных диапазонах выполняется статический временной анализ (STA). Интегральные схемы лежат в основе современной электронной инфраструктуры — от мобильных устройств и персональных компьютеров до систем обработки данных, связи и управления, поэтому цель процесса проектирования — создание эффективных, компактных и надёжных чипов, отвечающих требованиям как массового, так и специализированного применения.

3. Значение проектирования ИС

Проектирование интегральных схем играет ключевую роль в создании современных электронных устройств. Этот процесс предусматривает разработку миниатюрных электронных схем на полупроводниковом кристалле, которые могут иметь цифровую, аналоговую или смешанную (аналого-цифровую) архитектуру. Основные причины, определяющие важность качественного проектирования:

– Энергоэффективность. Оптимизация топологии и соблюдение правил проектирования позволяют снизить рассеиваемую мощность, обеспечивая стабильность работы и минимизацию энергопотребления.

– Компактность. Интеграция большого числа функциональных блоков на одном кристалле повышает степень интеграции и способствует созданию портативных устройств.

– Экономическая эффективность. Эффективное проектирование сокращает номенклатуру компонентов, снижает себестоимость производства и повышает выход годных кристаллов.

– Высокая производительность. Современные инструменты EDA и оптимизированные потоки проектирования обеспечивают достижение целевых характеристик по частоте, скорости переключения и пропускной способности.

– Надёжность. Стандартизированные процессы проектирования и комплексная верификация минимизируют количество ошибок, повышая долговременную устойчивость изделий к внешним воздействиям.

Современное проектирование ИС основано на применении систем Electronic Design Automation, которые автоматизируют все этапы — от логического синтеза и физической компоновки до анализа паразитных эффектов и оптимизации под выбранный техпроцесс. При разработке учитываются вариации эксплуатационных условий: колебания напряжения питания, температуры и технологический разброс параметров (анализ по PVT-углам). Для подтверждения корректности функционирования выполняются анализы различного уровня детализации: статический временной анализ определяет временны́е характеристики, а поведенческое моделирование позволяет прогнозировать производительность на уровне системы. Таким образом, проектирование ИС является фундаментом инновационного развития полупроводниковой индустрии, обеспечивая баланс между функциональностью, скоростью и энергоэффективностью электронных решений.

4. Этапы маршрута проектирования

Проектирование интегральной схемы представляет собой последовательный многоэтапный процесс, направленный на создание работоспособного и технологически реализуемого решения на полупроводниковом кристалле (рис. 2). Каждый этап вносит вклад в достижение целевых характеристик по функциональности, производительности, энергопотреблению и надёжности. Важно понимать, что маршрут не является строго линейным: при нарушении временны́х, энергетических или топологических ограничений выполняются итерации с возвратом на предыдущие этапы.

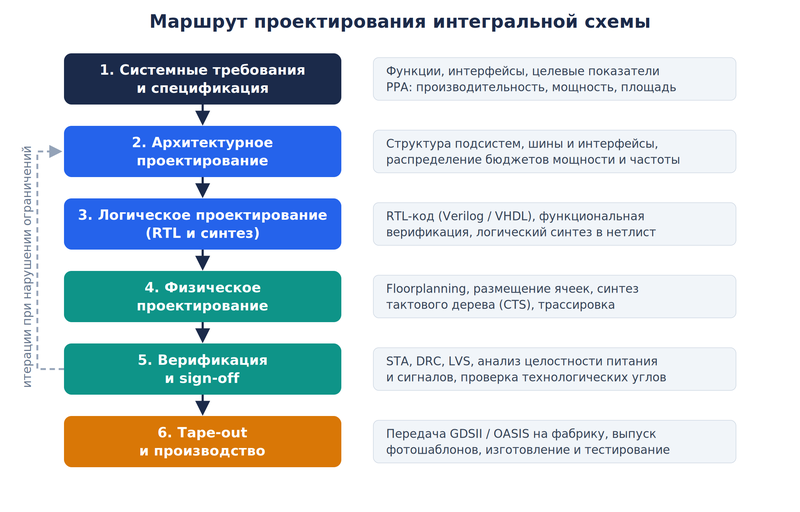

Рис. 2 — Обобщённый маршрут проектирования интегральной схемы

4.1. Архитектурное проектирование

На этапе архитектурного проектирования формируются функциональные требования и общая структура ИС. Определяются целевые режимы работы, интерфейсы с внешними блоками и организация вычислительных, управляющих и периферийных подсистем. Проектировщики разрабатывают высокоуровневую архитектуру с учётом ограничений по мощности, частоте, площади кристалла и требований к масштабируемости, задавая основу для всех последующих этапов. На этом же этапе распределяются бюджеты PPA между подсистемами и принимаются ключевые решения о повторном использовании готовых IP-блоков.

4.2. Логическое проектирование

На этапе логического проектирования архитектурное описание переводится в формальное представление на уровне регистровых передач (RTL) с использованием языков описания аппаратуры Verilog или VHDL. Создаются поведенческие и логические модели, описывающие функционирование ИС в различных режимах. Средствами EDA выполняются моделирование, функциональная верификация и логический синтез — автоматическое преобразование RTL-описания в нетлист из элементов библиотеки стандартных ячеек с учётом временны́х и энергетических ограничений. Результат этапа — логически корректная схема, соответствующая заданным спецификациям.

4.3. Физическое проектирование

Физическое проектирование (physical design) опирается на результаты логического синтеза и направлено на создание топологии (layout) на уровне полупроводникового кристалла. На этом этапе выполняются планирование кристалла (floorplanning), размещение стандартных ячеек и макроблоков (placement), синтез тактового дерева (CTS), трассировка межсоединений (routing), организация подсистемы питания, а также экстракция и минимизация паразитных параметров (рис. 3). Инструменты EDA обеспечивают соблюдение правил проектирования и совместимость топологии с выбранным технологическим процессом.

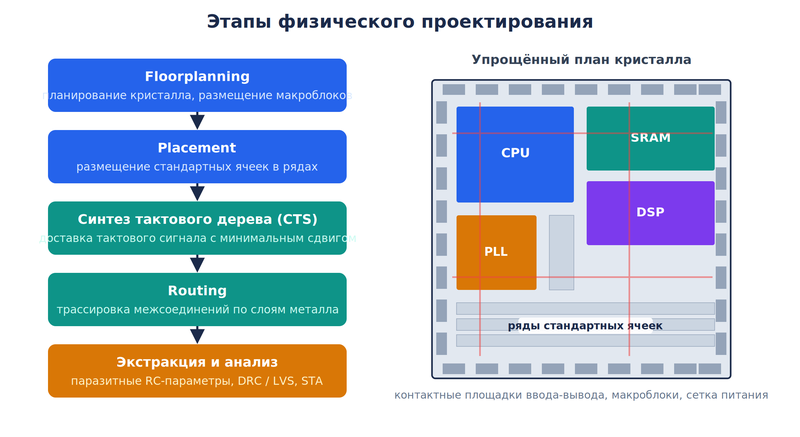

Рис. 3 — Этапы физического проектирования и упрощённый план кристалла

4.4. Верификация и финальный контроль (sign-off)

Заключительный этап включает комплексную верификацию и подготовку проекта к производству. Проводятся статический временной анализ (STA), проверки целостности питания и сигналов, а также контроль топологии — DRC, LVS и другие проверки sign-off-уровня. Анализируются сценарии работы при различных сочетаниях напряжения питания, температуры и технологического разброса. По результатам этих проверок принимается решение о готовности проекта к выпуску фотошаблонов и передаче в производство (tape-out).

Совокупность перечисленных этапов образует воспроизводимый поток проектирования, позволяющий создавать высокопроизводительные и энергоэффективные ИС, соответствующие требованиям современных электронных систем.

5. Методологии проектирования

Выбор методологии проектирования определяет соотношение между достижимыми характеристиками изделия, стоимостью и сроками разработки. Рассмотрим наиболее распространённые подходы и их роль в современном проектировании СБИС и систем на кристалле (рис. 4).

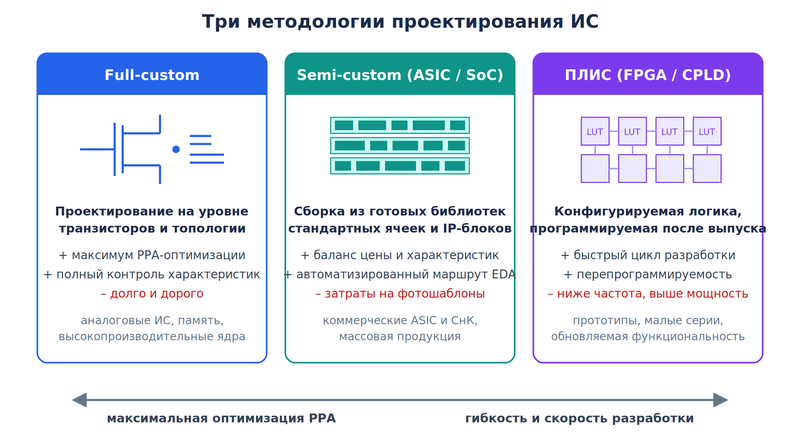

Рис. 4 — Сравнение трёх методологий проектирования ИС

5.1. Полностью заказной (full-custom) дизайн

Полностью заказной дизайн предполагает разработку топологии на уровне отдельных транзисторов и межсоединений, без опоры на заранее подготовленные библиотечные элементы. Такой подход требует высококвалифицированной команды, детально прорабатывающей схемотехнику и layout, что позволяет достичь максимальной оптимизации по производительности, площади и энергопотреблению, но существенно увеличивает трудоёмкость и сроки разработки. Строгое соблюдение правил проектирования обеспечивает выполнение жёстких требований к электрическим и топологическим параметрам, поэтому full-custom-подход предпочтителен для уникальных и высокопроизводительных решений, критичных к управлению питанием и аналоговой точности: аналоговых и радиочастотных блоков, ячеек памяти, библиотек стандартных ячеек.

5.2. Полузаказной (semi-custom) дизайн

Полузаказной дизайн ориентирован на использование заранее разработанных и охарактеризованных стандартных ячеек и IP-блоков, которые конфигурируются под конкретное приложение. Проектировщик оперирует на уровне логических ячеек и блоков, а не отдельных транзисторов, что существенно сокращает время разработки, снижает риски и уменьшает стоимость по сравнению с full-custom. Такой подход широко применяется при создании коммерческих ASIC и СнК, где важен баланс между производительностью, стоимостью и сроками вывода изделия на рынок, а EDA-инструменты обеспечивают автоматизированный синтез, размещение, трассировку и sign-off-проверки.

5.3. Программируемые логические интегральные схемы (ПЛИС)

Программируемые логические интегральные схемы — ПЛИС на базе вентильных матриц (FPGA) и сложные программируемые логические устройства (CPLD) — обеспечивают гибкую платформу для реализации цифровых схем без изготовления заказного кристалла. Конфигурация логики и межсоединений задаётся с помощью языков описания аппаратуры и может быть изменена после производства, что делает эти устройства удобными для прототипирования, изделий с длительным жизненным циклом и решений с обновляемой функциональностью. FPGA, как правило, обеспечивают более высокую ёмкость и вычислительную сложность, тогда как CPLD характеризуются предсказуемыми временны́ми параметрами и используются в задачах интерфейсной и управляющей логики.

Таблица 1 — Сравнение методологий проектирования интегральных схем
Критерий	Full-custom	Semi-custom (ASIC/СнК)	ПЛИС (FPGA/CPLD)
Время разработки	Максимальное (многие месяцы)	Среднее	Минимальное (дни — недели)
Единовременные затраты (NRE)	Очень высокие	Высокие (фотошаблоны, лицензии IP)	Низкие (готовый кристалл)
Производительность и энергоэффективность	Максимальные	Высокие	Умеренные
Гибкость после изготовления	Отсутствует	Отсутствует	Полная (перепрограммирование)
Типовые применения	Аналоговые ИС, память, высокоскоростные ядра	Массовые ASIC и СнК	Прототипы, малые серии, обновляемые системы

Каждая из рассмотренных методологий обладает собственными сильными сторонами и областью оптимального применения (табл. 1). Full-custom-дизайн предназначен для специализированных и высокопроизводительных решений, где критичны максимальная оптимизация и контроль характеристик, но допустимы высокие затраты и длительный цикл разработки. Semi-custom-подход целесообразен для массовых и коммерческих продуктов, обеспечивая баланс между стоимостью, производительностью и временем вывода изделия на рынок. ПЛИС наиболее оправданы в задачах с изменяющимися требованиями, малыми и средними объёмами выпуска и необходимостью быстрой адаптации аппаратной логики. Понимание особенностей этих методологий позволяет осознанно выбирать архитектуру и стиль проектирования под конкретный проект и бизнес-требования.

6. Инструменты автоматизированного проектирования (EDA)

Проектирование интегральных схем — сложный многоэтапный процесс, требующий специализированных программных средств автоматизированного проектирования. Разные классы инструментов поддерживают все этапы маршрута — от описания логики до формирования топологии кристалла и подготовки данных для производства (рис. 5). Эти средства позволяют командам разработчиков управлять всем спектром задач: от моделирования логических блоков до анализа компоновки полупроводниковых кристаллов.

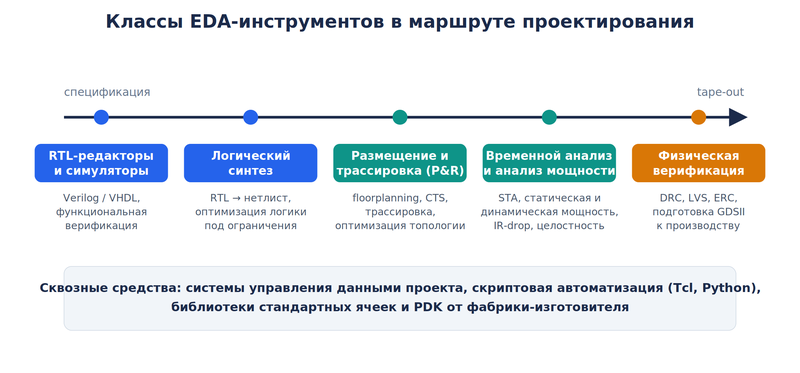

Рис. 5 — Основные классы EDA-инструментов в маршруте проектирования

6.1. Средства RTL-проектирования и моделирования

Инструменты кодирования на уровне регистровых передач (RTL, Register-Transfer Level) являются ключевым элементом цифрового проектирования, поскольку позволяют формально описывать поведение схем. С их помощью инженеры создают поведенческие и структурные модели электронных узлов, задавая логику работы на уровне регистров, сигналов и потоков данных. Наиболее распространёнными языками описания аппаратуры являются Verilog (и его развитие SystemVerilog) и VHDL; они широко применяются для моделирования и верификации цифровых схем до перехода к этапам синтеза и физической реализации.

6.2. Средства размещения и трассировки

Инструменты размещения и трассировки (place & route) используются на этапе физической реализации и отвечают за преобразование логического представления (нетлиста) в топологию кристалла. Они определяют размещение стандартных ячеек и блоков на кристалле, выполняют трассировку межсоединений и обеспечивают эффективное использование площади при соблюдении технологических ограничений. В рамках этих инструментов выполняются проверки правил проектирования и другие контролирующие процедуры, что позволяет одновременно обеспечить корректность, технологичность изготовления и требуемые электрические характеристики.

6.3. Средства анализа мощности

Инструменты анализа мощности применяются для оценки энергопотребления и рассеивания мощности на различных этапах проектирования. Они позволяют анализировать статическую и динамическую составляющие мощности (рис. 6), проверять соответствие проектных решений заданным ограничениям и выявлять проблемы, связанные с тепловыми и энергетическими режимами. Такие средства особенно важны при разработке энергоэффективных решений, включая как цифровые, так и смешанные аналого-цифровые схемы, и помогают обеспечить корректную работу устройства в допустимых пределах по мощности.

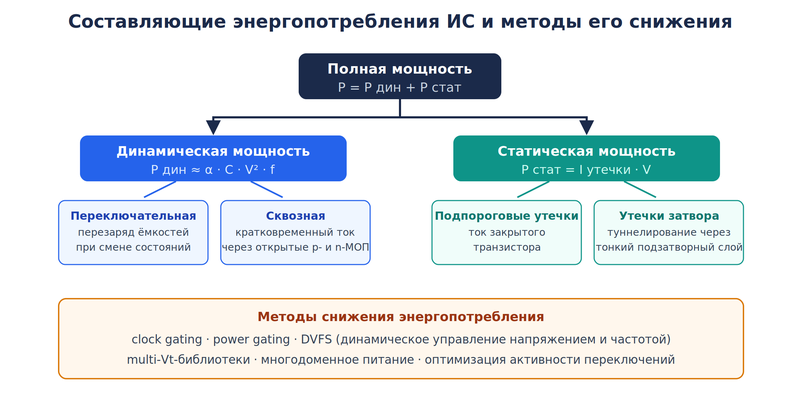

Рис. 6 — Составляющие энергопотребления ИС и основные методы его снижения

Каждый из перечисленных классов инструментов играет критически важную роль в общем потоке проектирования, позволяя снижать вероятность ошибок и добиваться требуемого уровня качества интегральных микросхем. Помимо специализированных средств, современный маршрут опирается на сквозную инфраструктуру: системы управления версиями и данными проекта, скриптовую автоматизацию (Tcl, Python) и комплекты проектной документации техпроцесса (PDK), поставляемые фабрикой-изготовителем.

7. Ключевые компетенции инженера-проектировщика ИС

Проектирование интегральных схем требует сочетания теоретических знаний и практических навыков, охватывающих как цифровую, так и аналоговую схемотехнику, а также уверенного владения EDA-инструментами. Инженер-проектировщик работает с архитектурой, схемотехникой, RTL-описаниями и физической реализацией, опираясь на понимание принципов работы электронных устройств, логических элементов и особенностей выбранного технологического процесса. Важное значение имеют навыки командной работы и взаимодействия между группами логического и физического проектирования и верификации — они обеспечивают целостность проектного потока от спецификации до выпуска в производство.

7.1. Навыки верификации

Верификация — критически важная часть проектирования ИС, направленная на подтверждение соответствия реализации исходным спецификациям. Инженеры-верификаторы разрабатывают тестовые окружения (в том числе на базе методологии UVM), запускают функциональные симуляции, выполняют статический временной анализ и анализируют результаты поведенческого моделирования для выявления логических и временны́х ошибок. Верификация также охватывает проверки, связанные с энергопотреблением и управлением питанием, что позволяет обнаружить потенциальные проблемы до начала производства и существенно сократить затраты на исправление дефектов на поздних стадиях.

7.2. Навыки физического проектирования

Навыки физического проектирования необходимы для преобразования логического описания в топологию кристалла с учётом технологических и электрических ограничений. Инженер по физическому дизайну должен понимать все этапы потока — от синтеза и floorplanning до размещения, трассировки, формирования тактовых деревьев и проведения sign-off-проверок (STA, DRC, LVS и др.). Работа с экстракцией паразитных параметров, анализом целостности питания и сигналов, а также грамотное использование стандартных ячеек позволяют реализовать на одном кристалле широкий набор функций при соблюдении требований по площади, мощности и производительности.

7.3. Системное мышление и решение проблем

Развитое системное мышление — базовая компетенция инженера-проектировщика ИС, поскольку в процессе разработки неизбежно возникают нестандартные ситуации и конфликтующие ограничения. Специалист должен уметь анализировать причины неисправностей, предлагать варианты модификации схемотехники или физической реализации и оценивать их влияние на остальные характеристики проекта. Эффективное взаимодействие в команде, способность к быстрому обучению и гибкость в выборе технических решений способствуют успешному преодолению сложных задач и достижению требуемого качества интегральной схемы.

8. Направления развития: от монолитных СнК к чиплетам

По мере приближения к физическим и экономическим пределам масштабирования монолитных кристаллов индустрия всё активнее переходит к чиплетной парадигме. Вместо размещения всех подсистем на одном большом кристалле система разделяется на несколько специализированных кристаллов меньшей площади — чиплетов, — которые объединяются в одном корпусе средствами передовой гетерогенной интеграции: на кремниевом интерпозере (2.5D), через мостовые структуры или вертикальным монтажом кристаллов (3D) (рис. 7).

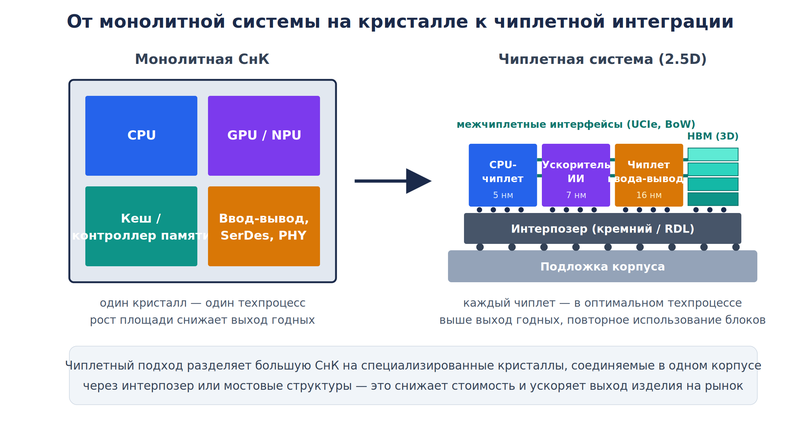

Рис. 7 — Переход от монолитной системы на кристалле к чиплетной 2.5D-интеграции

Чиплетный подход даёт несколько принципиальных преимуществ. Во-первых, каждый чиплет изготавливается в оптимальном для него техпроцессе: вычислительные ядра — в наиболее современных нормах, аналоговые блоки и интерфейсы ввода-вывода — в зрелых и экономичных. Во-вторых, уменьшение площади отдельных кристаллов повышает выход годных и снижает стоимость. В-третьих, готовые чиплеты допускают повторное использование в разных изделиях, сокращая сроки и стоимость разработки новых систем. Ключевую роль в развитии экосистемы играют стандарты межчиплетных интерфейсов, прежде всего UCIe (Universal Chiplet Interconnect Express) и BoW (Bunch of Wires), обеспечивающие совместимость чиплетов разных производителей.

Для инженера-проектировщика переход к чиплетам означает расширение зоны ответственности: помимо традиционного маршрута проектирования кристалла добавляются задачи системного разбиения (partitioning) на чиплеты, проектирования межчиплетных интерфейсов, совместного анализа кристалла и корпуса (co-design), теплового моделирования сборки и тестирования известно-годных кристаллов (KGD). Эти компетенции формируют облик специалиста нового поколения, востребованного в проектах создания высокопроизводительных вычислительных систем, ускорителей искусственного интеллекта и телекоммуникационного оборудования.

9. Заключение

Проектирование интегральных схем — это дисциплина, объединяющая архитектурное мышление, схемотехнику, вычислительные методы оптимизации и глубокое понимание полупроводниковых технологий. Освоение маршрута проектирования — от спецификации через RTL, синтез и физическую реализацию к sign-off и tape-out — составляет ядро профессиональной подготовки инженера. Выбор методологии (full-custom, semi-custom или ПЛИС) определяется требованиями конкретного изделия и экономикой проекта, а владение современными EDA-инструментами является обязательным условием практической работы.

Развитие отрасли в направлении чиплетной гетерогенной интеграции открывает новые возможности и одновременно предъявляет новые требования к специалистам: умение мыслить на уровне системы в корпусе, работать со стандартизованными межчиплетными интерфейсами и учитывать взаимное влияние кристаллов, интерпозера и корпуса. Систематическое освоение изложенных в статье основ создаёт фундамент, на котором эти новые компетенции формируются естественным образом.
